Les Eysies · Dordogne

Pôle International de la Préhistoire

ADSI a réalisé l’intégration audiovisuelle de Pôle International de la Préhistoire à Les Eysies, autour de système de gestion et de diffusion audiovisuel de la muséographie, sonorisation de la totalité du bâtiment, equipement audio et vidéo de l’auditorium, equipement audiovisuel des salles de réunion.

SonorisationShow-controlVidéoprojectionVidéoÉclairageMuséographieConférenceAutomatisation
Success story ADSI

Pôle International de la Préhistoire : une intégration pensée pour le lieu et ses usages.

Centre d’accueil du Pôle International de la Préhistoire (Les Eysies – 24) Le centre est un lieu de sensibilisation des publics à l’univers de la préhistoire et à la découverte de la vallée de la Vézère. Il remplit plusieurs fonctions à destination du grand public : l’accueil et l’information touristique sur le thème de la préhistoire, la pédagogie et l’initiation à l’archéologie pour les scolaires, la lecture, l’étude par le livre et les nouvelles technologies, l’organisation d’événements et manifestations culturelles et scientifiques.

Le centre est la porte d’accès de la vallée de la Vézère, il s’est donc tout naturellement doté d’espace de découverte de la Préhistoire, de présentation des sites de la vallée de la Vézère et du Musée national de Préhistoire. Il propose les supports originaux d’une scénographie innovante pour une première approche de la préhistoire : fresques murales et dermoplasties (créations de l’artiste Elisabeth Daynès), films sur écrans géants, maquette 3D avec écrans tactiles, bornes d’information à la disposition des visiteurs.

Le centre est aussi un lieu d’échange et s’est doté d’un amphithéâtre de 230 places, entièrement équipé pour la projection de films documentaires, l’organisation de conférences, spectacles et colloques sur le thème de la préhistoire, ainsi que pour l’accueil de congrès. Mur d’image de 20 écrans LCD46"

Centre d’accueil du Pôle International de la Préhistoire (Les Eysies – 24) L’espace scénographie commence par accueillir les visiteurs avec un triptyque de 3 murs d’image composé chacun de 4 écrans LCD 46" présentant la Vallée de la Vézère et ses richesses. Ensuite le visiteur découvre une maquette de la Vallée de la Vézère en relief sur laquelle il peut faire illuminer les positions des sites remarquables grâces à deux écrans tactiles. Le visiteur dispose de 4 bornes interactives tactiles qui lui permettent de découvrir chaque site touristique . Un film décrivant l’impact le l’homme sur la vallée est rétro projeté sur un écran de verre de 98" . Pour finir, un film présente la vie des hommes dans la vallée sur un mur d’image géant composé de 20 écran LCD 46" . Chaque vidéo est sonorisée avec un ensemble BOSE composé d’un système FreeSpace 1 basse + 4 satellites associé à un mélangeur /amplificateur numérique DXA2120. L’ESPACE SCENOGRAPHIE Bornes interactive Maquette Ecran de verre Centre d’accueil du Pôle International de la Préhistoire (Les Eysies – 24) Les vidéos diffusées dans l’espace scénographie sont gérées et synchronisées par un serveur média. Le système Watchout permet de réaliser des programmes multimédia en multi projection, sans raccords. Il est accessible et intuitif. Watchout permet de créer sa grille de projection, en fonction du nombre de projecteurs ou d'écrans utilisés (pas de limite théorique). Vous n'avez plus qu'à mettre en page les médias dans cet espace de projection, et à organiser une diffusion dans le temps, via la Timeline. Grâce à un contrôleur MEDIALON, les utilisateurs peuvent allumer/éteindre la totalité du système avec un seul CLIC de souris.

Le parcours

Des dispositifs audiovisuels au service de l’expérience.

Pôle International de la Préhistoire — Le projet — étape 2
Étape 2

Le projet — étape 2

Centre d’accueil du Pôle International de la Préhistoire (Les Eysies – 24) Le centre est un lieu de sensibilisation des publics à l’univers de la préhistoire et à la découverte de la vallée de la Vézère. Il remplit plusieurs fonctions à destination du grand public : l’accueil et l’information touristique sur le thème de la préhistoire,  la pédagogie et l’initiation à l’archéologie pour les scolaires, la lecture, l’étude  par le livre et les nouvelles technologies, l’organisation d’événements et manifestations culturelles et scientifiques.

Le centre est la porte d’accès de la vallée de la Vézère, il s’est donc tout naturellement doté d’espace de découverte de la Préhistoire, de présentation des sites de la vallée de la Vézère et du Musée national de Préhistoire. Il propose les supports originaux d’une scénographie innovante pour une première approche de la préhistoire : fresques murales et dermoplasties (créations de l’artiste Elisabeth Daynès), films sur écrans géants, maquette 3D avec écrans tactiles, bornes d’information à la disposition des visiteurs.

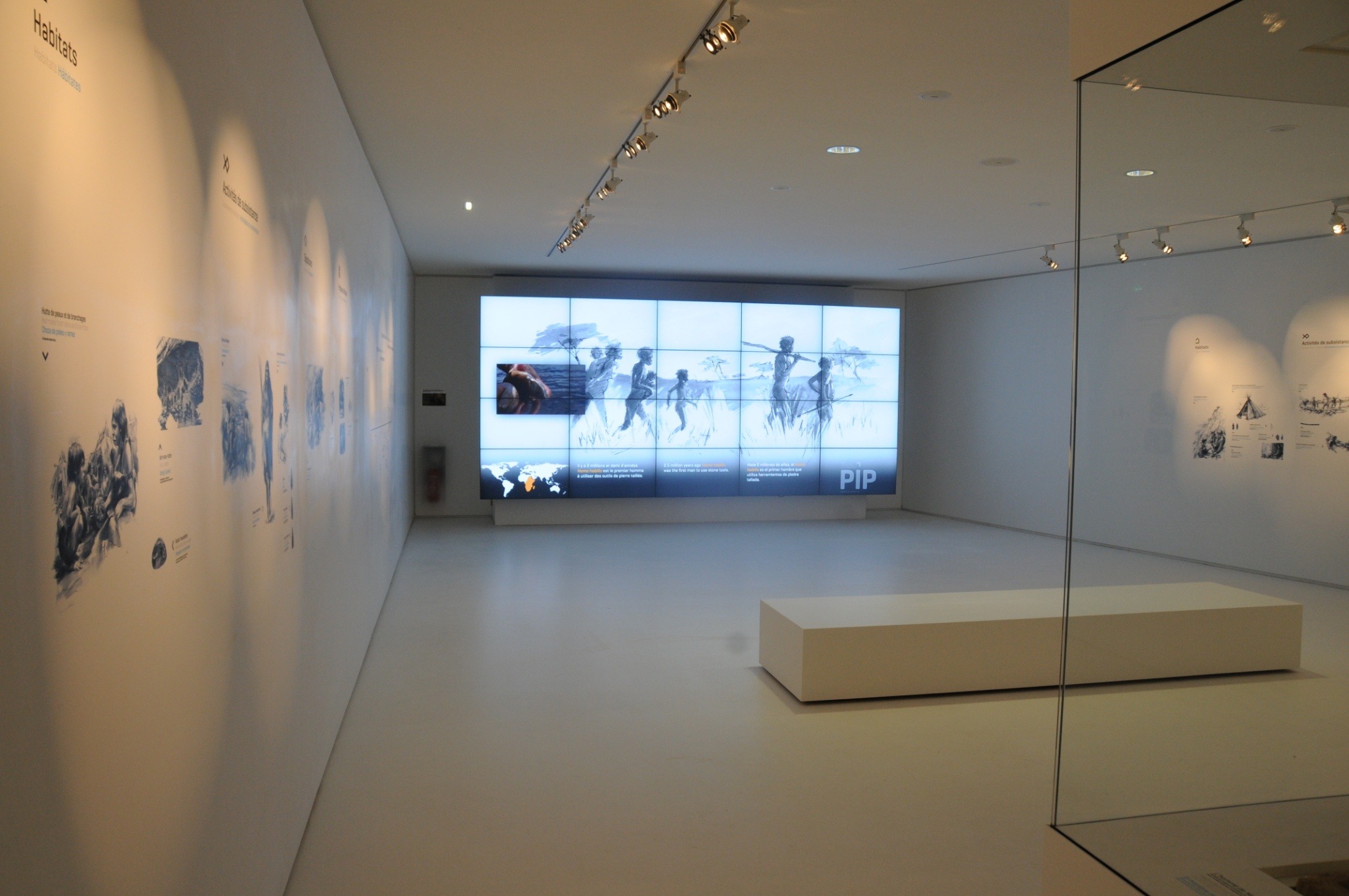

Le centre est aussi un lieu d’échange et s’est doté d’un amphithéâtre de 230 places, entièrement équipé pour la projection de films documentaires, l’organisation de conférences, spectacles et colloques sur le thème de la préhistoire, ainsi que pour l’accueil de congrès. Mur d’image de 20 écrans LCD46"

Pôle International de la Préhistoire — L’ESPACE SCENOGRAPHIE
Étape 3

L’ESPACE SCENOGRAPHIE

Centre d’accueil du Pôle International de la Préhistoire (Les Eysies – 24) L’espace scénographie commence par accueillir les visiteurs avec un triptyque de 3 murs d’image composé chacun de 4 écrans LCD 46" présentant la Vallée de la Vézère et ses richesses. Ensuite le visiteur découvre une maquette de la Vallée de la Vézère en relief sur laquelle il peut faire illuminer les positions des sites remarquables grâces à deux écrans tactiles.

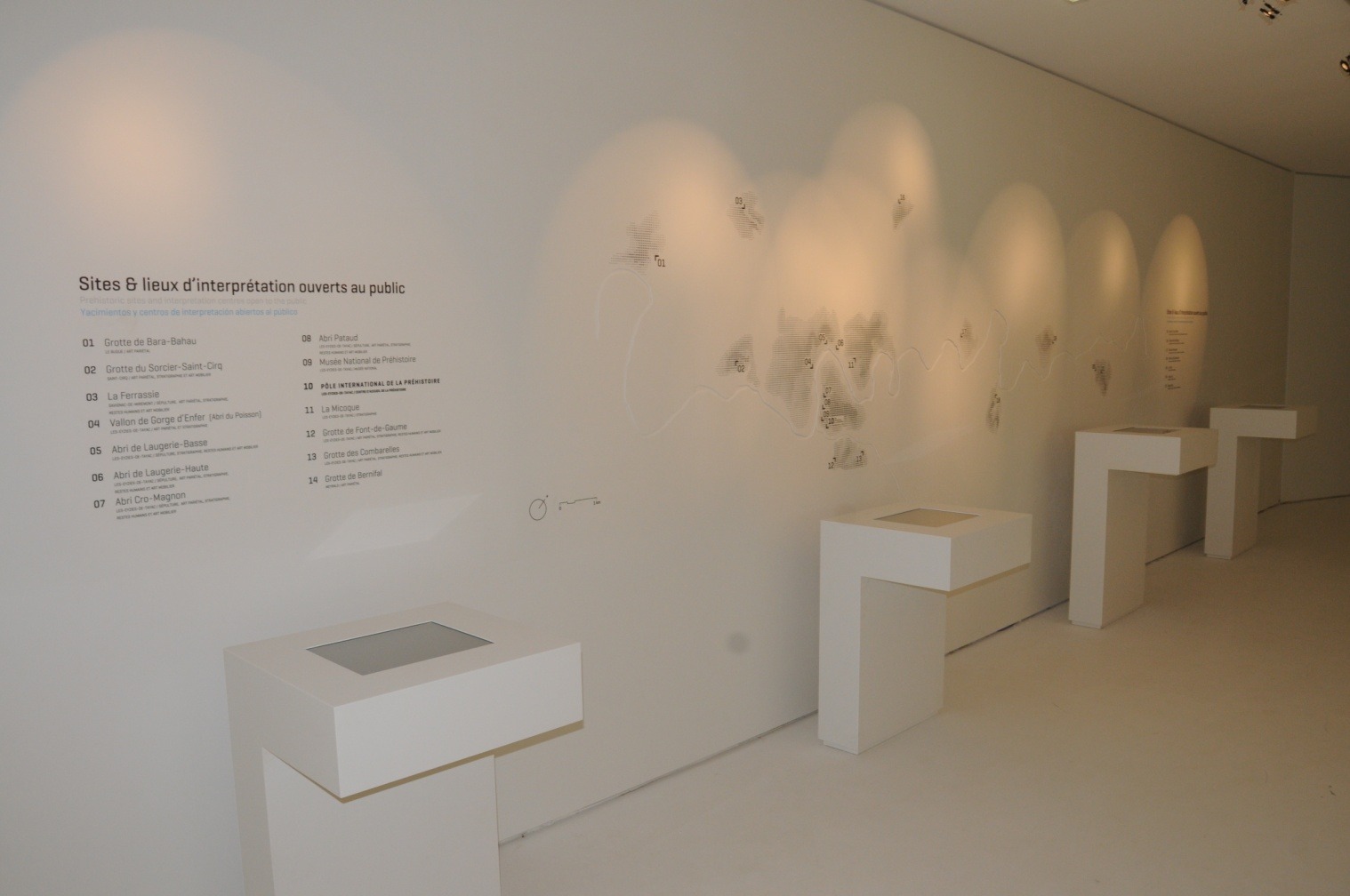

Le visiteur dispose de 4 bornes interactives tactiles qui lui permettent de découvrir chaque site touristique . Un film décrivant l’impact le l’homme sur la vallée est rétro projeté sur un écran de verre de 98" . Pour finir, un film présente la vie des hommes dans la vallée sur un mur d’image géant composé de 20 écran LCD 46" . Chaque vidéo est sonorisée avec un ensemble BOSE composé d’un système FreeSpace 1 basse + 4 satellites associé à un mélangeur /amplificateur numérique DXA2120.

L’ESPACE SCENOGRAPHIE Bornes interactive Maquette Ecran de verre

Pôle International de la Préhistoire — LE SYSTEME D’AUTOMATISATION
Étape 4

LE SYSTEME D’AUTOMATISATION

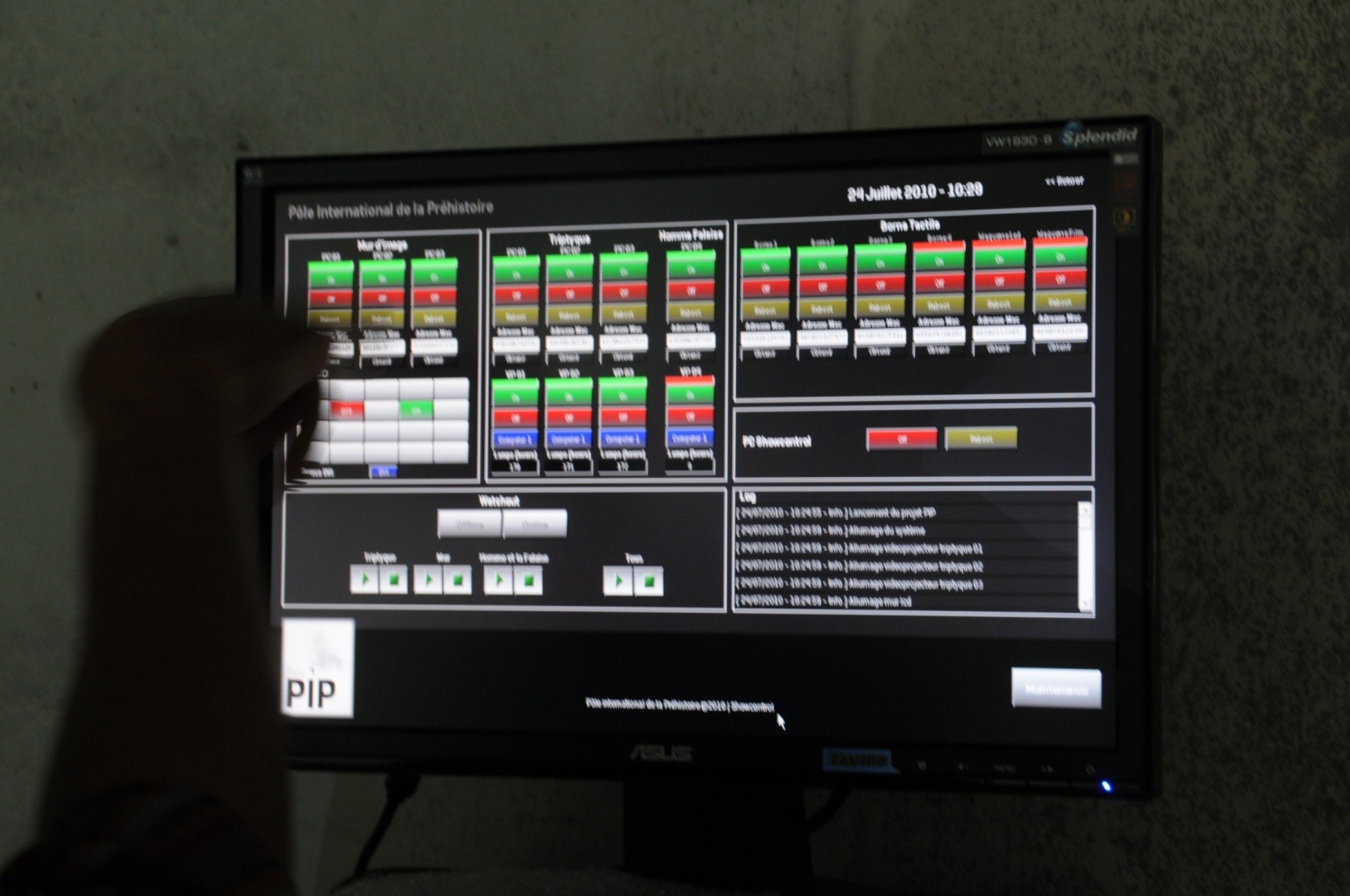

Centre d’accueil du Pôle International de la Préhistoire (Les Eysies – 24) Les vidéos diffusées dans l’espace scénographie sont gérées et synchronisées par un serveur média. Le système Watchout permet de réaliser des programmes multimédia en multi projection, sans raccords. Il est accessible et intuitif. Watchout permet de créer sa grille de projection, en fonction du nombre de projecteurs ou d'écrans utilisés (pas de limite théorique). Vous n'avez plus qu'à mettre en page les médias dans cet espace de projection, et à organiser une diffusion dans le temps, via la Timeline. Grâce à un contrôleur MEDIALON, les utilisateurs peuvent allumer/éteindre la totalité du système avec un seul CLIC de souris. LE SYSTEME D’AUTOMATISATION

Pôle International de la Préhistoire — L’AUDITORIUM
Étape 5

L’AUDITORIUM

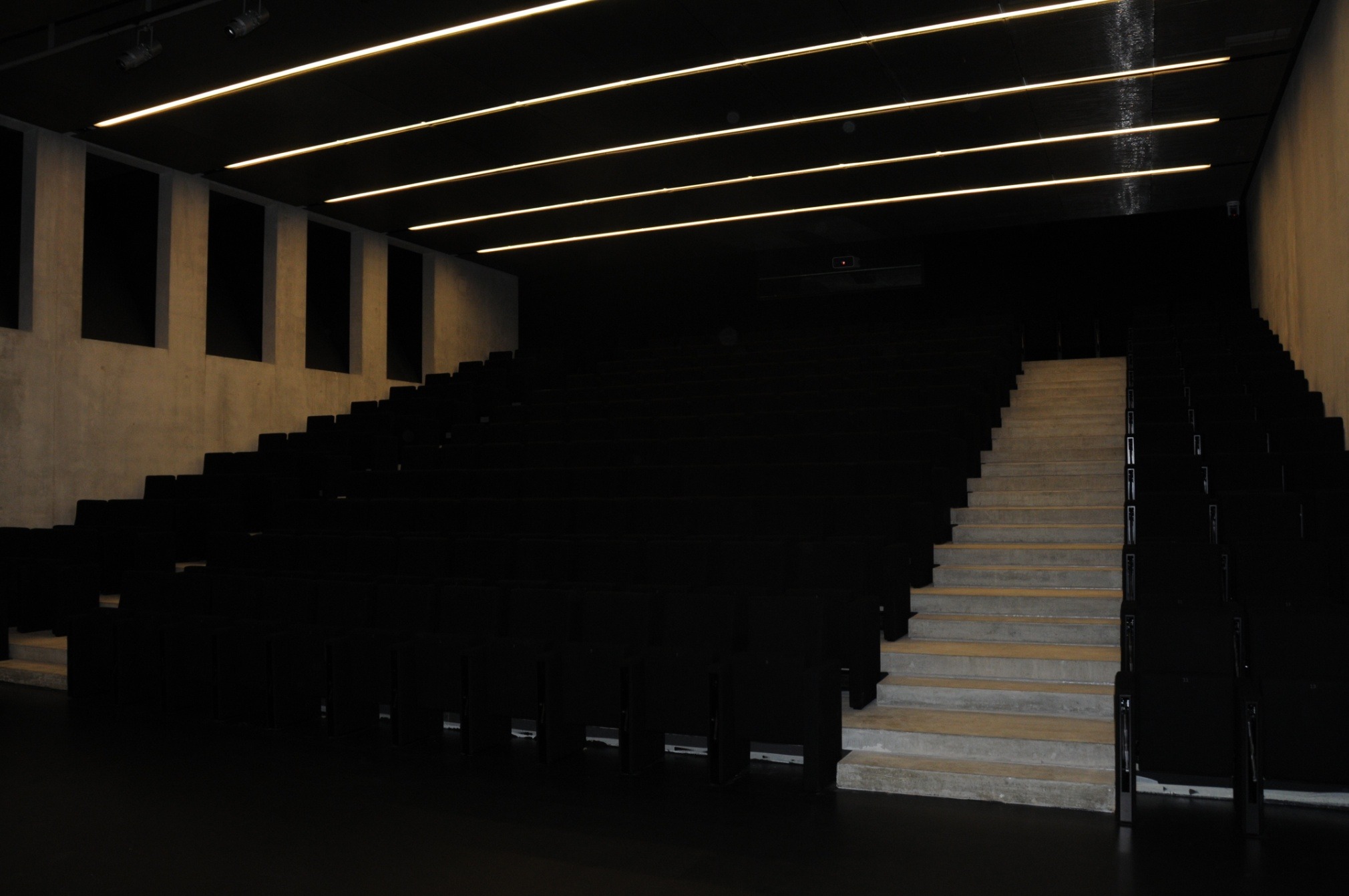

Centre d’accueil du Pôle International de la Préhistoire (Les Eysies – 24) L’auditorium est prévu pour accueillir 230 personnes lors de diverses manifestations, conférences, projection de film, etc.… La diffusion audio est assurée par 2 enceintes BOSE 802 série III en façade avec 2 niveaux de rappel composés d’enceintes encastrées BOSE DS100F (rendues invisibles). Le traitement et le mixage des signaux audio est effectué par un ESP88 BOSE associé à sa plaque de commande CC-64.

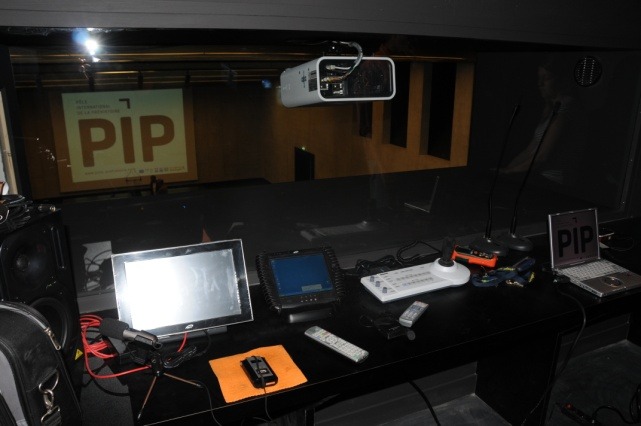

La projection vidéo est faite par un vidéoprojecteur SANYO PLC-XP100L de 6000 Lumens sur un écran motorisé de 6m x 4,5m. L’ensemble des équipements est contrôlé par l’utilisateur à l’aide de deux écrans tactiles (un fixe dans la régie et un sans fil). Les utilisateurs peuvent raccorder différentes sources audio et vidéo (micros, ordinateur, DVD, caméra) dans l’auditorium grâce à deux boitiers de sol situés de part et d’autre de l’écran.

Un système de retransmission audio/vidéo permet de diffuser ce qui se passe dans l’auditorium vers le hall et/ou les salles annexes grâce à une caméra placé dans la salle. L’AUDITORIUM

Pôle International de la Préhistoire — BOSE DS100F
Étape 6

BOSE DS100F

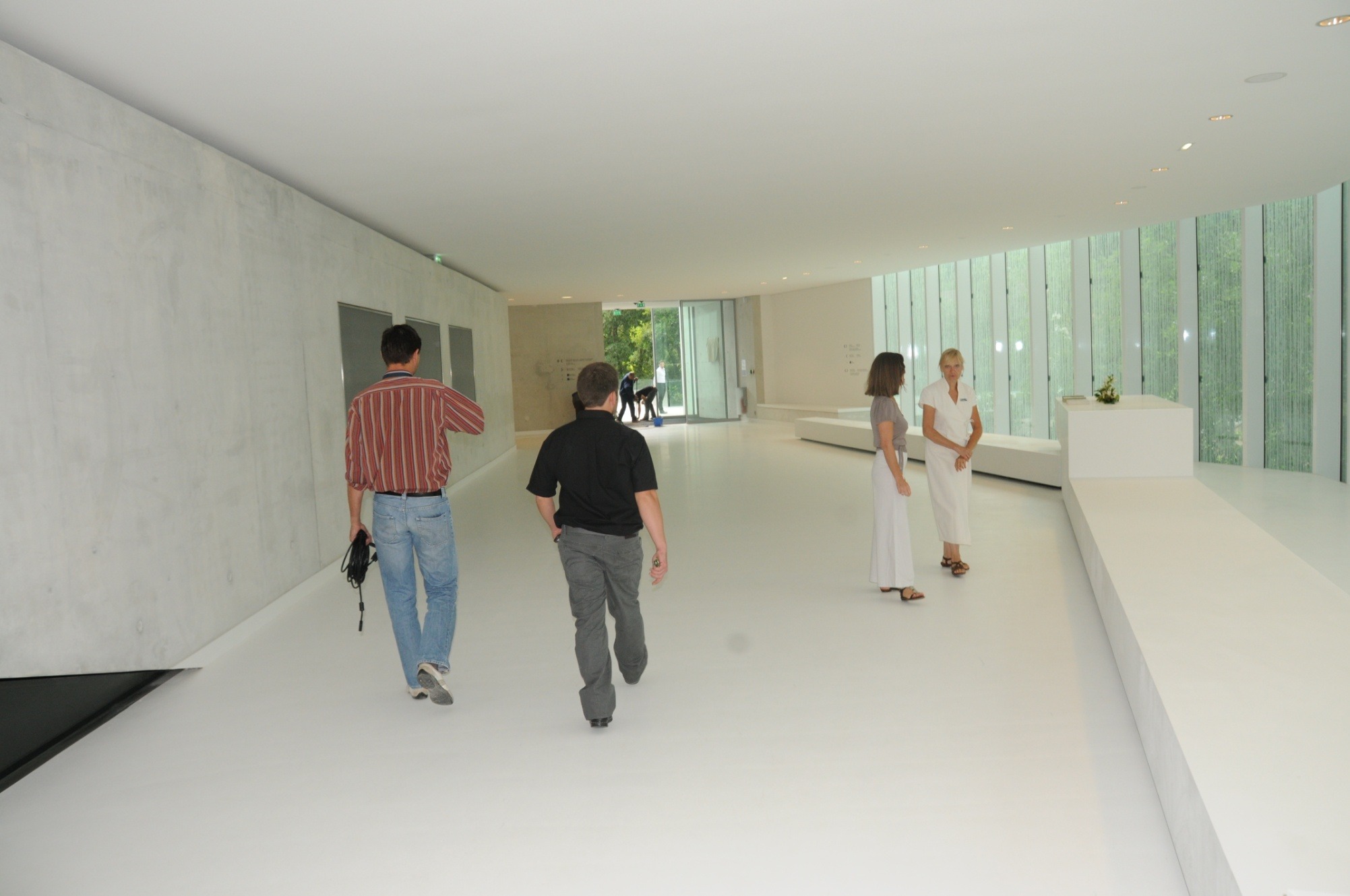

Centre d’accueil du Pôle International de la Préhistoire (Les Eysies – 24) Un système de sonorisation général permet de diffuser de la musique et de faire des appels micro à travers tout la bâtiment. L’ensemble du bâtiment est sonorisé à l’aide de 30 enceintes encastrés en plafond BOSE DS100F. Un système de commutation 7 zones permet d’activer ou de désactiver différentes zones de diffusion. LA SONORISATION GENERALE BOSE DS100F

Pôle International de la Préhistoire — SALLES ANNEXES
Étape 7

SALLES ANNEXES

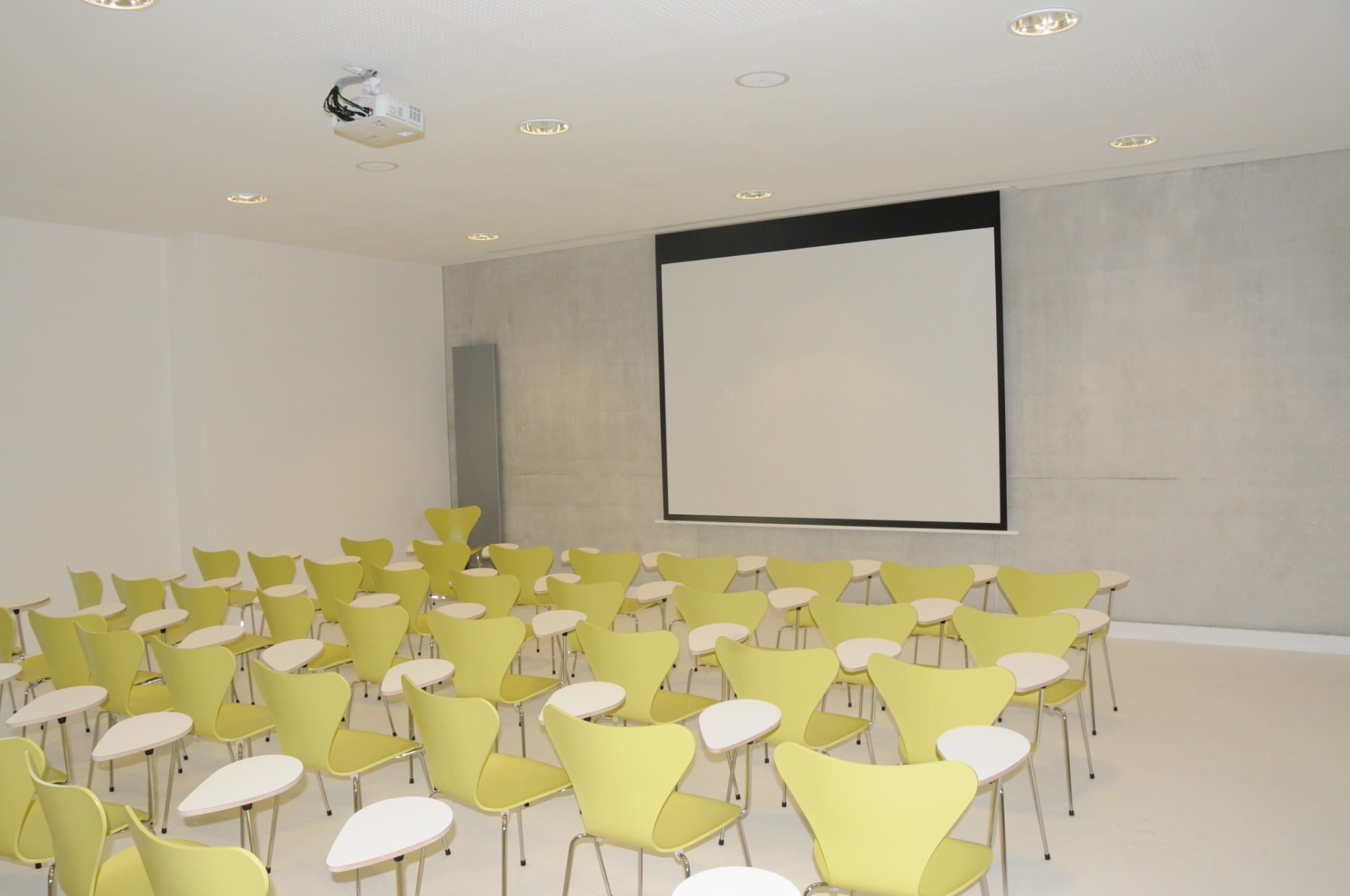

Centre d’accueil du Pôle International de la Préhistoire (Les Eysies – 24) Le centre est doté de plusieurs salles de réunion équipées avec du matériel de diffusion audiovisuel. Chaque salle comprend un écran de projection motorisé encastré en plafond associé à un vidéoprojecteur NEC de 3000 lumens. Une système composé de 4 enceintes BOSE DS100F encastré associé à un mélangeur/amplificateur numérique BOSE DXA2120 assure une diffusion audio de haute qualité. Une plaque de commande EXTRON permet la mise en service du système (allumage du vidéoprojecteur, descente de l’écran), la sélection des sources et l’arrêt du système à laide de simples touches rétro éclairées. Les utilisateurs ont la possibilité de visualiser en direct les manifestations qui se déroulent dans l’auditorium grâce à un système de transmission audio vidéo. SALLES ANNEXES

Architecture technique

Les équipements et technologies du projet.

Les éléments ci-dessous sont issus de la fiche Success Story source.

Installation technique — Pôle International de la Préhistoire

Domaines d’intervention

SonorisationBOSE
Vidéo / affichage12 éléments documentés
Gestion / Show-controlMEDIALON
Réseau / distribution3 éléments documentés

Données structurées à partir de PIP RV.pptx.

Sonorisation
  • Système de gestion et de diffusion audiovisuel de la muséographie
  • Chaque vidéo est sonorisée avec un ensemble BOSE composé d’un système FreeSpace 1 basse + 4 satellites associé à un mélangeur /amplificateur numérique DXA2120.
  • La diffusion audio est assurée par 2 enceintes BOSE 802 série III en façade avec 2 niveaux de rappel composés d’enceintes encastrées BOSE DS100F (rendues invisibles).
  • Le traitement et le mixage des signaux audio est effectué par un ESP88 BOSE associé à sa plaque de commande CC-64.
  • Les utilisateurs peuvent raccorder différentes sources audio et vidéo (micros, ordinateur, DVD, caméra) dans l’auditorium grâce à deux boitiers de sol situés de part et d’autre de l’écran.
  • Un système de retransmission audio/vidéo permet de diffuser ce qui se passe dans l’auditorium vers le hall et/ou les salles annexes grâce à une caméra placé dans la salle.
  • Un système de sonorisation général permet de diffuser de la musique et de faire des appels micro à travers tout la bâtiment.
  • L’ensemble du bâtiment est sonorisé à l’aide de 30 enceintes encastrés en plafond BOSE DS100F.
  • BOSE DS100F
  • Une système composé de 4 enceintes BOSE DS100F encastré associé à un mélangeur/amplificateur numérique BOSE DXA2120 assure une diffusion audio de haute qualité.
  • 2 enceintes BOSE 802 série III
  • 5 enceintes BOSE DS16F
Vidéo / affichage
  • Mur d’image de 20 écrans LCD46"
  • L’espace scénographie commence par accueillir les visiteurs avec un triptyque de 3 murs d’image composé chacun de 4 écrans LCD 46" présentant la Vallée de la Vézère et ses richesses.
  • Ensuite le visiteur découvre une maquette de la Vallée de la Vézère en relief sur laquelle il peut faire illuminer les positions des sites remarquables grâces à deux écrans tactiles.
  • Un film décrivant l’impact le l’homme sur la vallée est rétro projeté sur un écran de verre de 98" .
  • Pour finir, un film présente la vie des hommes dans la vallée sur un mur d’image géant composé de 20 écran LCD 46" .
  • Chaque vidéo est sonorisée avec un ensemble BOSE composé d’un système FreeSpace 1 basse + 4 satellites associé à un mélangeur /amplificateur numérique DXA2120.
  • Ecran de verre
  • Les vidéos diffusées dans l’espace scénographie sont gérées et synchronisées par un serveur média.
  • La projection vidéo est faite par un vidéoprojecteur SANYO PLC-XP100L de 6000 Lumens sur un écran motorisé de 6m x 4,5m.
  • L’ensemble des équipements est contrôlé par l’utilisateur à l’aide de deux écrans tactiles (un fixe dans la régie et un sans fil).
  • Les utilisateurs peuvent raccorder différentes sources audio et vidéo (micros, ordinateur, DVD, caméra) dans l’auditorium grâce à deux boitiers de sol situés de part et d’autre de l’écran.
  • Un système de retransmission audio/vidéo permet de diffuser ce qui se passe dans l’auditorium vers le hall et/ou les salles annexes grâce à une caméra placé dans la salle.
Gestion / Show-control
  • Grâce à un contrôleur MEDIALON, les utilisateurs peuvent allumer/éteindre la totalité du système avec un seul CLIC de souris.
  • LE SYSTEME D’AUTOMATISATION
  • Le traitement et le mixage des signaux audio est effectué par un ESP88 BOSE associé à sa plaque de commande CC-64.
  • Un système MEDIALON
Réseau / distribution
  • Un système de commutation 7 zones permet d’activer ou de désactiver différentes zones de diffusion.
  • Un système de commutation 7 zones
  • 1 grille de commutation TZM 1616 VITY
